主板和小零件的简单分解

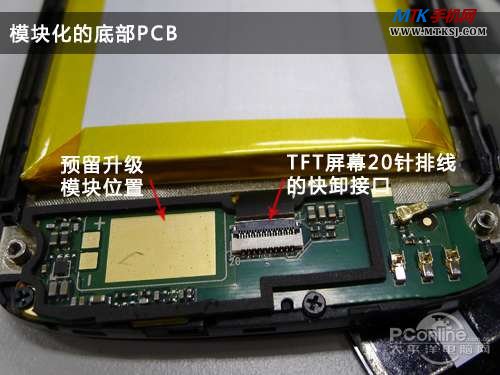

得益于MT6577平台的高整合度，只有一块实际意义上的主板，底部PCB貌似是“连接中间件”。看来华信预留了这部手机的升级空间。拧下2颗螺丝，底部PCB就顺利拆卸了。

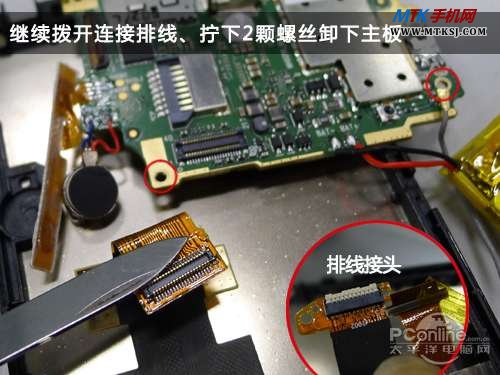

已经去掉4颗螺丝的主板，还剩下2颗显眼的螺丝
 本文来自MTK手机网http://www.mtksj.com

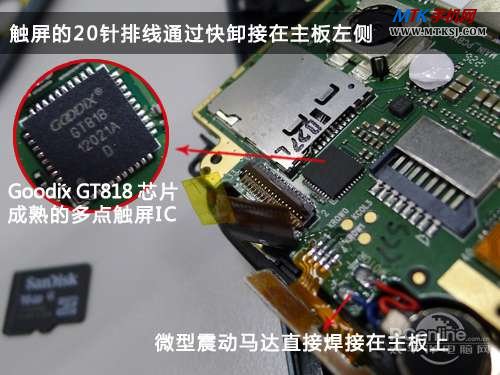

为了保证高频高集成度的芯片稳定，主要芯片都被结实的钢片屏蔽了，外观上只能看到一颗低频率的触摸屏控制芯片。用小刀拨开主板左侧的20针排线快卸开关，触摸屏就顺利和主板分离了。

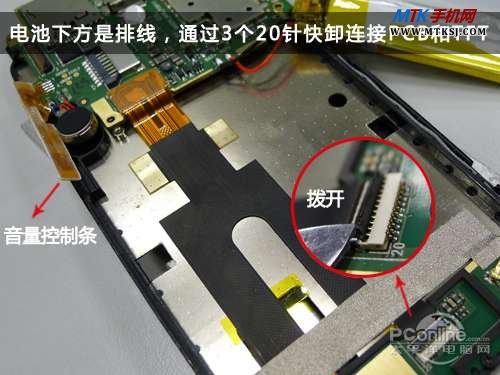

拿掉电池才发现“人”型的大排线上下内外。当然模块化的生产也决定都是用快卸接口了。整个机身相当紧凑，电池和内模具只由一条细长的双面胶便很好固定了。
本文来自MTK手机网http://www.mtksj.com

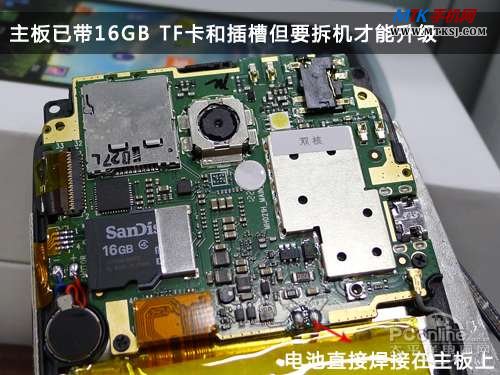

4倍速16GB的TF卡略显“小气”，有兴趣的网友大可自己动手升级成6倍速32GB的TF卡。不知道日后商家会不会更换TF卡推出细分市场的型号。 本文来自MTK手机网http://www.mtksj.com

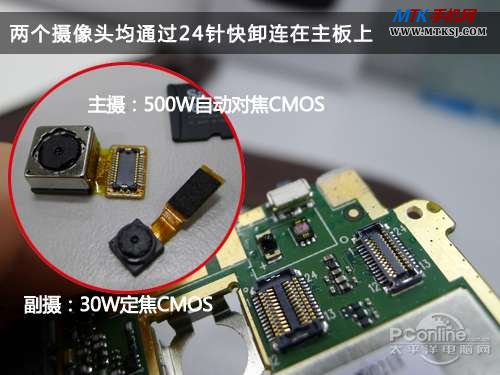

货真价实的后摄像头，500W像素也不是插值得来的，但前摄像头对比俨然“鸡肋”

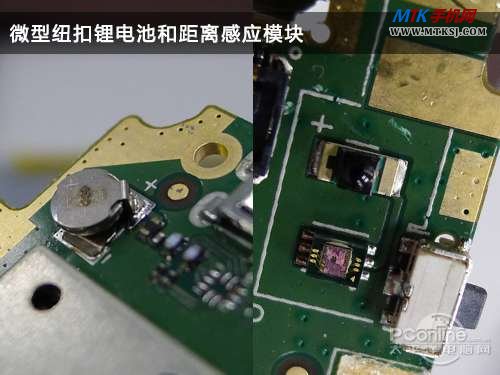

距离感应模块已经是智能手机的标配了
本文来自MTK手机网http://www.mtksj.com

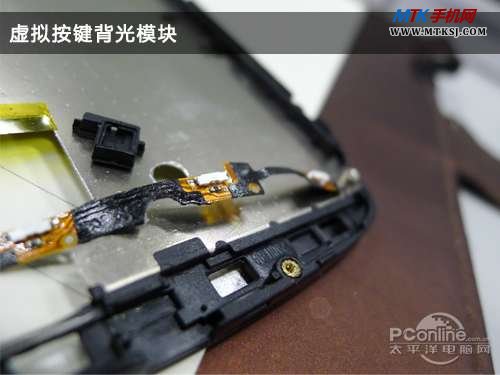

这里的背光模块亮度很低，在晴朗的室外作用可以忽略。这个重大的体验缺陷希望厂家能改进，毕竟成本相差很少。
 本文来自MTK手机网http://www.mtksj.com
听筒的效果很好，开到最大声音也没有爆音。
|
