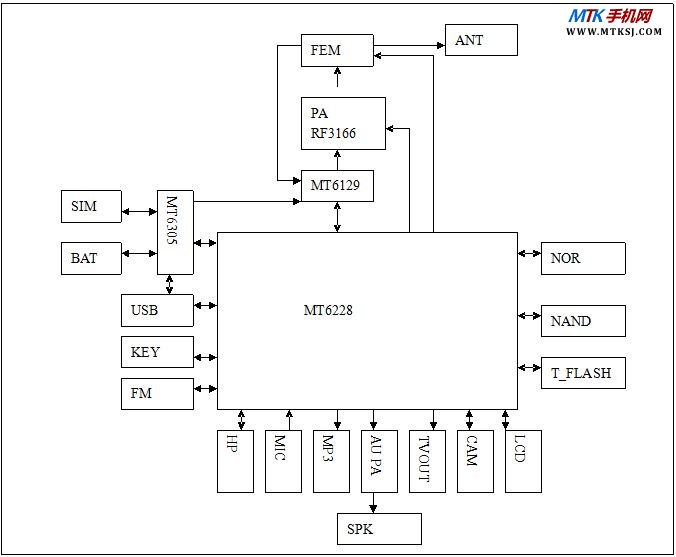

按电路功能，可以把它分为四个部分：射频电路，基带电路，控制电路，接口电路。 1． 射频部分： 主要由FEM,RF3166,MT6129,26M温补晶振等部分组成。 A． FEM：由分频器和双工器组成，通过CPU对其的控制，进行GSM RX,GSM TX,DCS/PCS RX,DCS/PCS TX之间的转换。 B． RF3166: 射频功放，把射频信号放大到需要的功率水平。发射输出的信号通过MT6228发出的VAPC来控制功放的增益，实现对输出功率电平的控制。 C． MT6129:所有的RF调制/解调都是在此完成的，由发射器、接收器、频率合成器、压控振荡器、稳压器、锁相环等部分组成，其中接收支路主要由低噪声放大器、RF VCO、频道选择滤波器、可编程增益放大器、低通滤波器组成。发射支路主要由TX VCO、换成放大器、正交解调器、鉴相器、环路滤波器组成。 本文来自MTK手机网http://www.mtksj.com D． 温补晶振：1为MT6228提供频率合成的基准频率。2为基带芯片内的内核和DSP提供时钟信号。 联发科MT6228与各芯片间的框图：
射频包括接收通路和发送通路两部分：一：接收通路。从天线接收到的射频信号经过滤波选出需要的信号，先经过低噪声放大，混频，可编程增益放大器，然后经过鉴相器解调出同相（I,IB）正交信号（Q,IQ）四路信号，最后经过低通滤波器消除高频干扰后送给基带芯片MT6228进行A/D转换。二发射通路。将基带芯片MT6228传来的四路模拟信号I,Q信号经过IQ调节器，采用锁相环调制的方式（由MT6228内的鉴相器，环路滤波器和TX VCO共同组成锁相调制电路），把GSMK(最小高斯移频键控)调制频谱调制到指定的频率，再经过滤波器进入TX VCO(发射本振)，然后输出DCS/PCS TX,GSM TX信号，再经过带通滤波器，衰减器进入PA进行功放，最后送到天线发射出去。 本文来自MTK手机网http://www.mtksj.com
2． 基带部分: 主要由MT6228,存储器32.768khz晶振，AUDIO PA(音频功放)等组成。 基带芯片MT6228集成了MCU(包括32bitARM7EJ_S内核512kbitSRAM,主要执行高层协议和多媒体处理)DSP(主要执行底层协议和音频处理)两部分。基带芯片是手机的中央控制处理器，提供手机多部分控制与管理及音频编解码，GMSK调制解调，信道编解码，交织/解交织，加密/解密等。从MT6129来的I/Q信号进入MT6228后，先经过A/D转换，GMSK调制，去交织，解密，信道编码，PCM(脉冲编码调制)解码，D/A转换，最后由扬声器输出。输入过程刚好相反，先经过A/D转换，PCM编码，信道编码，加密，交织,GMSK,调制，D/A转换出I/Q信号进入MT6129。 存储器：NOR；大部分才有256Mbit FLASH和160Mbit SRAM的存储器，这两部分封装在一个芯片中，FLASH部分用于存储手机软件，射频校准数据，用户设置的数据等。SRAM主要用于手机软件运行所需要的空间并临时保存程序运行的中间数据。 本文来自MTK手机网http://www.mtksj.com NAND:主要用来存储用户自己下载的资料.NOR由或非门逻辑设计而成，生成成本比较高，数据密度不太大，所以容量较小。NAND由与非门逻辑设计，容量可以做得很大，价格比较便宜，由于其高密度，多用于大量数据存储如U盘等。 32.768khz晶振主要起到三个作用。1基带唤醒。2RTC(实时时钟)维持。3当13M不工作时其维持手机与基站的同步。 AUDIO PA:从CPU输出音频信号经过这里再从喇叭输出。 3． 控制电路 主要由电源管理IC MT6305和其他各种电源IC组成。 MT6305；提供7路LDO(LOW DROPOUT REGULATOR低压差线性稳压器)给MT6228供电。具有充电管理，马达使能，闹钟使能，LED使能，限流保护，过压保护，过温保护等功能，另外还提供CPU与SIM卡之间的接口。 其他的各种电源IC：包括充电IC各种LDO和DC TO DC.如给USB 3.3V.FLASH LED 4.5V.LCD 3.2V等。 本文来自MTK手机网http://www.mtksj.com 4． 各种接口电路 包括LCD,CAMERA,USB,SIM卡,T_FLASH,KEYPAD.MP3.TVOUT. 转载MTK手机网原创文章请保留链接:联发科MT6288基带芯片工作原理 (整理：admin) |
