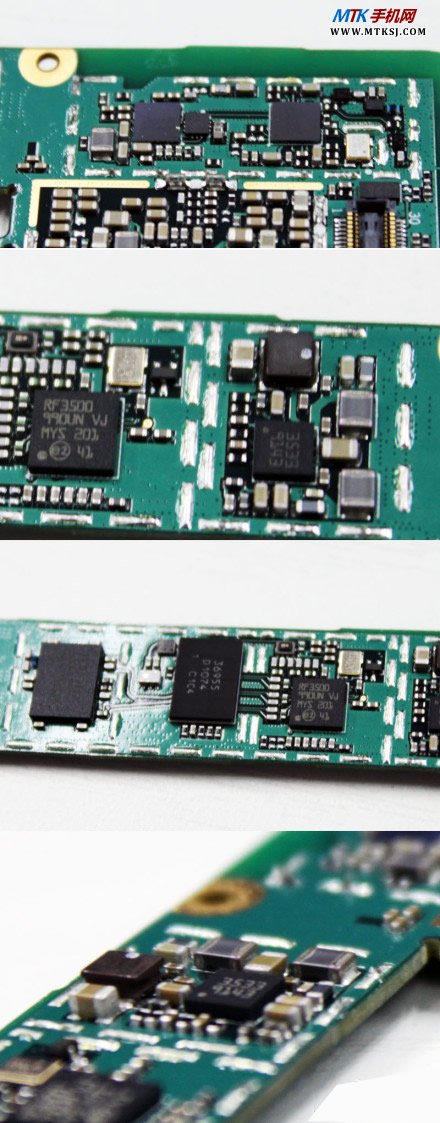

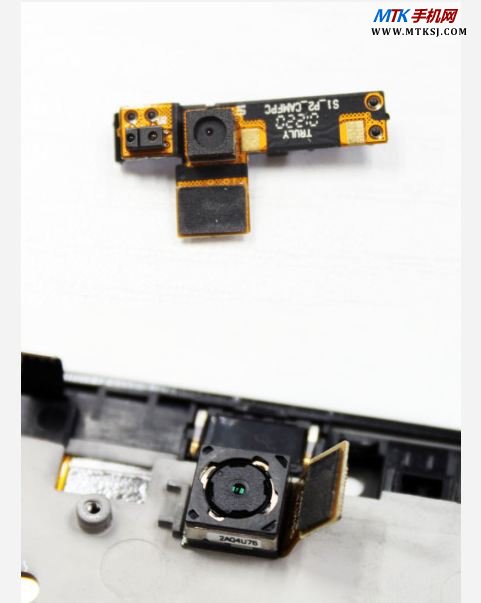

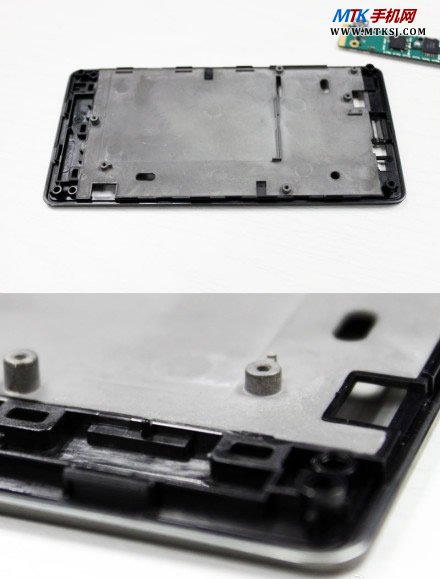

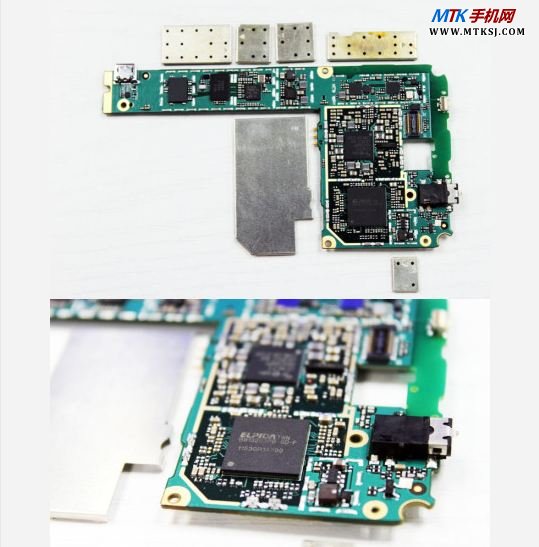

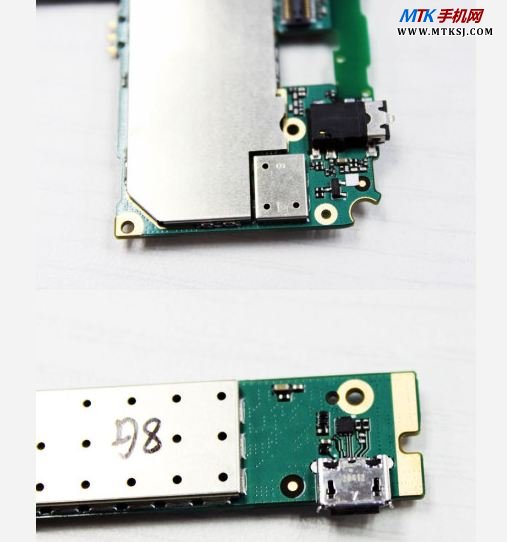

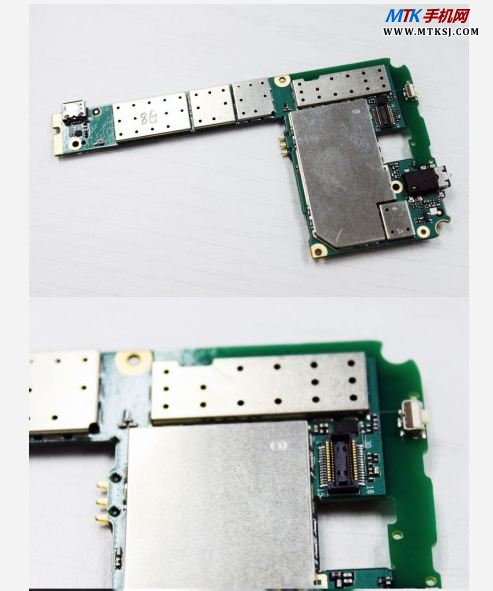

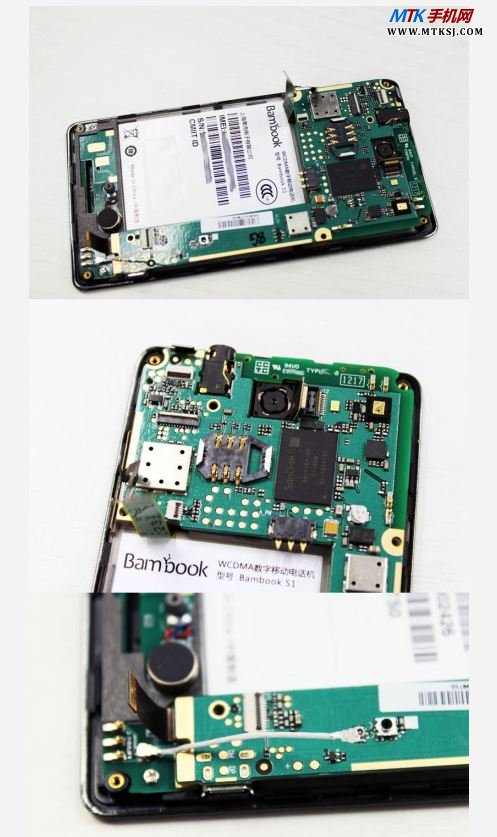

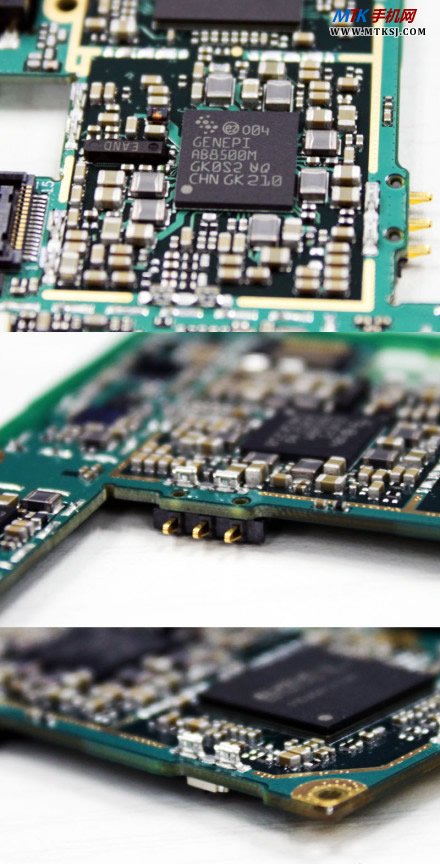

本文来自MTK手机网http://www.mtksj.com 今天我们来看下盛大手机的拆机图片: 1.打开后盖，拧开几个螺丝就能把电路板保护壳取下。从以下的图片可以看到，电路板布局清晰，贴片很工整，没有多余的走线和虚焊空焊。摄像头下方是SIM卡槽和Sandisk存储芯片。右下方是无线WiFi模块，信号线够长接收能力较好！  2.接着取下电路板，盛大手机电路板也采用L版型，背面主控芯片和各类模组都采用了屏蔽罩设计，对于杂讯的屏蔽和散热起到较好的帮助。可以从图片看到，该电路板接口都采用了高质量的扣具，整体用料和做工都非常不错。USB部分做了单独电源控制单元！  主板  本文来自MTK手机网http://www.mtksj.com 3.盛大手机采用了前后摄像头设置，前置摄像头因为位置关系，所以是独立模块链接到主板，左边是光线感应和温控感应模块。再来看看主摄像头，这个东东提供了500W像素的分辨率，光圈为F2.8属于大光圈范畴。（小编觉得这款摄像头比较中庸，色温偏冷，对焦还行，正好够用）  4.取下屏蔽罩，先看全家福。尔必达作为全球市场排名第三的企业，目前已经被美光收购了，但是尔必达的经典颗粒进场被用来制作超频内存条，盛大手机采用的也是经过筛选的颗粒。可以看到，盛大手机狠下工本，均采用业内高端供应商，主板也没有空焊虚焊！  5.处理器部分自然是重点，这是盛大手机的心脏，大家可以和其他各类手机的拆机图进行比较，做工一目了然。值得一提的是，核心元器件的屏蔽罩采用搭扣形式，没有焊点能更好的保护电路板完整性。 本文来自MTK手机网http://www.mtksj.com  6.再来看看其他部分的元器件，包括通信模块、多媒体扩展、AGPS、3D陀螺仪、蓝牙、电源管理及控制、调制解调等等。而这些元器件有的是集成在一个芯片内，有的是单独模块并用屏蔽罩保护。可以看到盛大手机在电路板设计上比较用心，用料也很足。  由于盛大手机屏幕采用一体化工艺，康宁大猩猩II代玻璃、电容触摸屏、液晶屏一体成型，小编就没有动手拆下来。但是取下电路板后可以看到盛大手机采用的铝镁合金结构件。这种合金具有高强度高韧性，质量轻，品质好的优点，能保护手机不受弯折、跌落、碰撞的影响而损坏。
